Pour tous les bâtiments, et quelle que soit l’activité qu’ils abritent, l’armoire TGBT et une nécessité pour la protection du réseau et la distribution de l’énergie électrique.

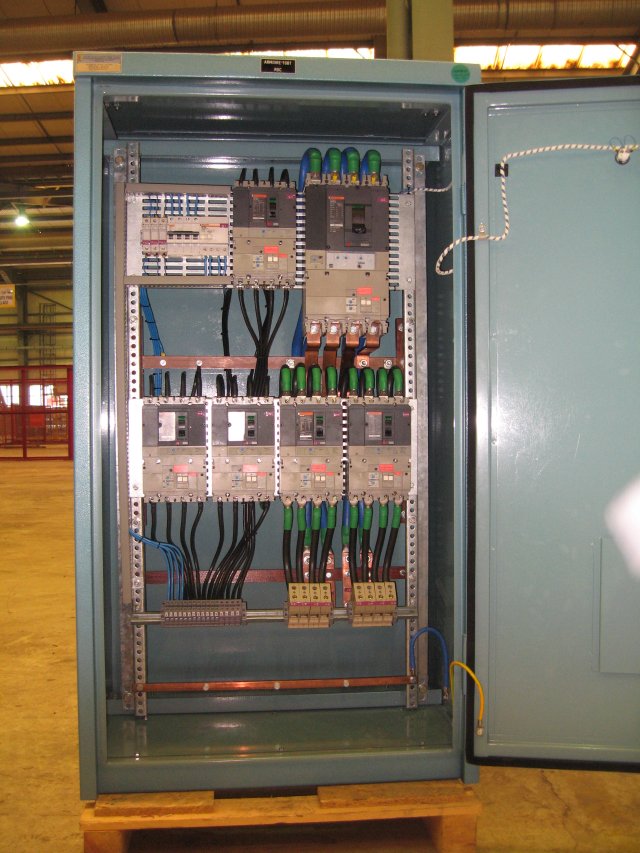

I.COMPOSITION :
A l’intérieure :
Disjoncteur général
Départs adopté suivant la puissance du récepteur à alimenté
Un jeu de barre en cuivre suivant le courant nominal et le courant de court circuit.
Bornes de raccordement pour l’utilisation.
Sur porte :
Appareils de mesures voltmètre et ampèremètre avec commutateur
II. TYPES D’ARMOIRES TGBT :
1 - Armoire TGBT avec une seule arrivée
2 - Armoire TGBT avec plusieurs arrivées
3 - Armoire TGBT pour le couplage des transformateurs
4 - Armoire TGBT avec compensation d’énergies réactive
III. SPECIFICATIONS ELECTRIQUES
| Désignation |
TGBT |
| Tension assignée d’emploi (V) |
400 |
| Tension assignée d’isolement UI (V) |
660 |
| Tension des circuits auxiliaires |
48 à 220 |
| - Commande (VCA) |
48 à 220 |
| - Signalisation (VCA) |
|
| Degré de protection IP |
54 |
| Température d’utilisation |
45°C |
VI. NORMES ET REFERENCES
NORMES ET REFERENCES
Les équipements électriques seront conformes aux normes CEI suivantes :
CEI 439.1, 529, 5290, 1131,15-100.
